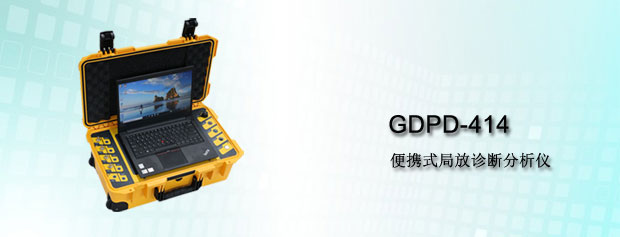

GDPD-414 便携式局放诊断分析仪

局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此对局部放电的有效检测对电力设备的安全经济运行具有重要意义。

局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。

传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。

GDPD-414便携式局放诊断分析仪采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的带电高压绝缘设备的局放巡检工具，根据不同被测品可以灵活配置各种不同传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

• 整机采用便携式ABS工程机箱，PD检测主机、电脑一个机箱、传感器、充电器、信号电缆均放置便携式工程附件箱内，总重量小于8KG，1人即可携带和操作。
• 便携式局放信号处理主机：采用自主研发的高速DSP/FPGA采样板卡，4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到电脑终端。
• 分析软件基于ARM嵌入式系统，显示软件基于windows系统。
• 一台数据采集主机可同时配置4路相同或不同的传感器，可进行4路信号同时采集分析。
• 可按客户要求配置6路、8路、16路信号同时采集的主机方案，以应对不同的测试需求。
• 可配置手持式显示平板或14寸笔记本电脑作为显示分析终端。
• 软件系统根据检测数据，判断放电能量和部位，能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。
• 实时数据存储：测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图，能显示各信号通道局放信号的幅值和脉冲个数。
• 超限报警：软件采用红、黄、蓝三色指示方式，提示局部放电的严重程度方便信息读取。
• 平均无故障时间：大于50000 小时
• 多种信号同步采集方式：内同步、外同步随时切换，方便相位固定及数据分析。
• 电磁兼容：
  • 静电放电抗扰度满足GB/T17626.2-20064级
  • 阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级
  • 工频磁场抗扰度满足GB/T17626.8-2006 3级
  • 脉冲磁场抗扰度满足GB/T17626.9-1998 3级
• 电源：采用12V锂电池供电，整机功耗< 20W，可持续工作8小时以上。
• 环境条件：
  • 存储温度：-40℃～+85℃
  • 工作温度：-20℃～+60℃
  • 相对湿度：5%～95%在35℃下无凝露
• 重量轻、易携带，很适合现场使用
  • 信号采集主机 重量<3kg
