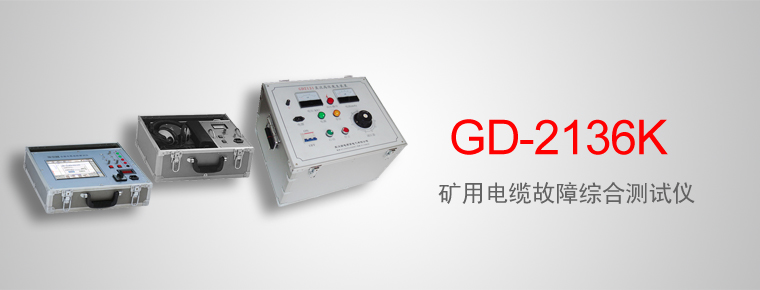

GD-2136K矿用电缆故障综合测试仪

电缆故障测试仪与笔记本电脑巧妙结合

触摸屏操作界面，引导式功能按键，傻瓜型操作。

实现了高阻故障的全自动测量

具有波形储存功能，大量现场测试波形可供随时调用观察和同屏比较。

只需输入被测电缆长度，就可数字显示故障点距测试端的准确距离。

可设置其它类型电缆的电波传播速度。

输入电缆的已知全长后，可测出电波在电缆中的传播速度。

高压智能电桥法是对时域法的重要补充

将传统脉冲法、闪络法和高压智能电桥法巧妙结合。

大大提高了故障的可测率。

特别适用于煤矿矿井电缆和信号控制电缆的故障测试。

测试方法：

时域法（冲击高压闪络法、低压脉冲法）

全自动法（高压智能电桥法）

时域法最大可测距离：16Km；

电桥法最大可测距离：全自动法无距离限制

时域法测试精度：＜20cm

全自动法：泄漏电阻小于500KΩ时，精度1m

泄漏电阻大于500KΩ小于3MΩ时，精度3m

脉冲幅度: 负载阻抗在50Ω时不小于250Vpp

脉冲宽度: 0.2μs、2μs、4μs三种

采样频率: 48MHz、24MHz、12MHz、6MHz。

预置了4种电缆介质的电波传播速度：

不滴油:160m/μs；

油浸纸:160m/μs；

交联聚乙烯:172m/μs；

聚氯乙烯:184m/μs；

智能高压电桥法:

内置3KV高压恒流源，可测电缆最大泄漏电阻3MΩ；

输入电缆精确长度后，自动显示故障距离。

工作条件: 温度-10 +45oC，相对湿度 90%。

体积：430×300×190mm。

重量：约10kg。

注：根据矿用电缆的高阻故障类型可选配GD-2131L一体化直流高压发生器

特别关注：以上设备，在煤矿高瓦斯易燃易爆的工作环境，请把电缆拉出矿井外测试！在低瓦斯环境下，请在确认安全下慎用！安全测试，关爱生命！
