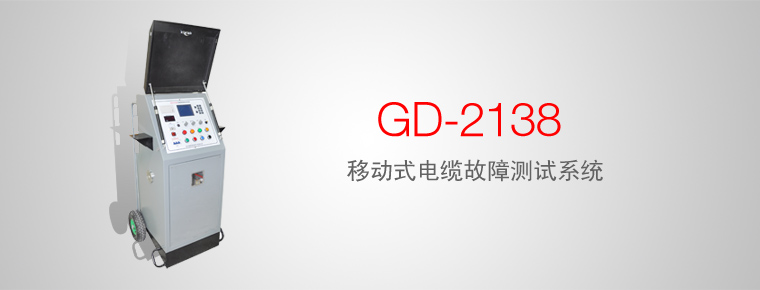

GD-2138 移动式电缆故障测试系统

GD-2138电缆故障定位测试系统适用于测试各种电缆，通信线和光纤。系统含 以下设备：

GD-2138主机

GD-2132R接收器

射频感应跟踪棒

电位差定位架

音频听诊器和耳机

接地插脚

GD-2138主机

GD-2138是电缆故障定位系统的测试主机。它可测量电缆故障距离，探测测试 电缆及故障定位。

1.可探测的电缆故障类型

高阻闪络

高阻泄漏

高/低阻接地

短路

开路

接触不良

主要特点

高测量精度，清晰度1M；

LCD屏，菜单显示，功能按钮，简单操作；

不用烧穿就可探测高阻抗电缆故障；

显示测试点与故障点之间的直接或相关距离；

自动搜索拐点波，方便测量电缆距离；

波形比较法探测不明故障；

测试电缆波速可校准；

保存，查看和打印测试数据和波形。

主要参数

输入电源：AC220V，内置充电电池

最远测试距离：32km

探测盲区：　　1m

读数分辨率：　1m

冲击电压：DC 0～32kV

额定功率：1KVA

放电电容：8UF

放电能量：4096J

环境温度：0～40oC

环境湿度：<75%RH

海拔高度：<1000m

绝缘等级：A级

尺寸： 750*570*1200mm

重量：128kg.

GD-2132R电缆寻迹及故障定位仪

GD-2132R是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆电路的探测以及线缆埋深等测试。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

主要技术性能

最大寻迹定位距离：20km，或3km（Φ< 0.5）

准确定点的故障绝缘阻值：0～50MΩ

定位测试准确度：≤±10cm

探测线缆深度：≤3m
