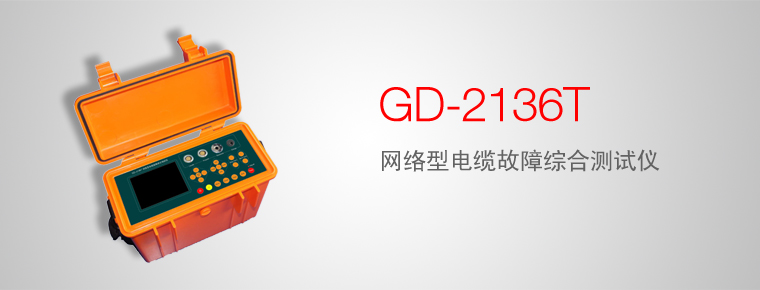

GD-2136T网络型电缆故障综合测试仪

功能全面：

低压脉冲故障测距

脉冲电流故障测距

声磁同步精确定点

故障测距功能：

低压脉冲法：适用于低阻、短路、断线故障的精确测距。

脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上采集信号，与高压部分隔离，安全可靠。

精确定点功能：

声磁同步接收，抗干扰能力强。

声磁信号波形显示，信号和噪声易于区分。

光标测量声磁延时，精确判断故障点的远近。

可根据磁场波形的初始极性，在定点的同时进行路径探测。

大屏幕液晶显示，界面友好、简单易用。

内置SD卡，存储容量大，可导入计算机进行存档、分析和打印。

内置蓝牙通讯模块，可计算机联机。

配合内置后台软件的平板电脑，通过3G网络可实现远程服务。

内置大容量锂离子电池供电，配快速充电器。

电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若15分钟没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。

集成化设备，高防护等级，小巧便携。

产品参数

测距功能：

测距模式：低压脉冲、脉冲电流。

采样频率：100MHz。

分辨率：低压脉冲模式1m；脉冲电流模式4m。

低压脉冲模式发射电压：30V。

测距范围：30km。

盲区：2m。

声磁同步定点功能：

声音信号通频带：中心频率400Hz，带宽200Hz。

信号增益：80dB。

定点精度：0.1m。

电源：

电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。

功耗：400mA，可连续使用时间>6小时；

充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。

充电时间：<4小时。

显示方式： 320×240点阵大屏幕液晶。

体积：270mm×150mm×210mm。

质量：1.5kg。

使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

注：可根据电缆故障选配GD-2131L一体化直流高压发生器
