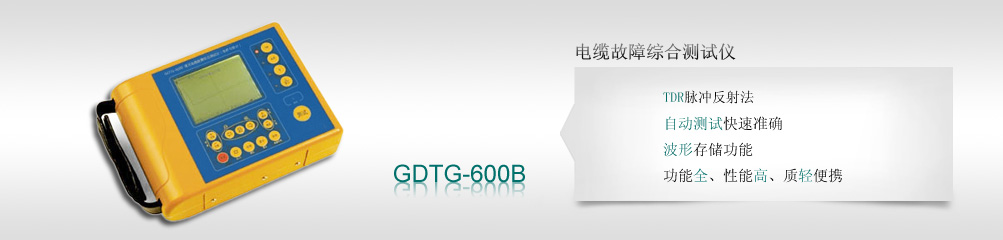

GDTG-600B 路灯电缆故障综合测试仪

TDR脉冲反射法：可测断线、混线、严重绝缘不良故障。

自动测试快速准确。

增益补偿：数字信号处理，根据电缆衰减特性对增益进行补偿，不同距离上的故障反射幅值基本相同，有利于正确分析判断，且能延长有效测试距离。

波形存储功能。

电桥测试法：用于绝缘不良故障测距；测试速度快；抗干扰能力强；测距结果精确。

电压（V）测量功能：AC／DC电压测量。

电阻（Ω）测量功能。

绝缘电阻（MΩ）测量功能：100V测试电压。

人机界面友好，操作方便、直观。

大容量锂离子电池组供电；欠压自动关机，无操作自动关机。

功能全、性能高、质轻便携。

TDR脉冲测试功能：

测试范围：0-30km

分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。

脉冲极性：2km以下单极性，2km以上双极性。

脉冲幅度：单极性30V,双极性±30V。

脉冲宽度：80ns-10μs，自动调节。

测试盲区：1m。

波速度调节范围：100-300m/μs。

增益调节范围：0-80db。

电桥测试功能：

测试精度：1％

电桥测试电压：100V

电压（V）测量功能：测量范围：0-70V（AC／DC）

电阻（Ω）测量功能：测量范围：0-20kΩ

绝缘电阻（MΩ）测量功能：

绝缘电阻测量范围：0-50MΩ

绝缘电阻测试电压：100V

（注：电压／电阻／绝缘电阻测量结果仅供参考，不作计量使用）

显示方式：320×240点阵LCD

供电电源：聚合物锂离子电池组，标称7.4V，3000mAH。

体积：210mm×160mm×65mm

质量：0.71kg（不含电池）

充电器输入电压：AC220V±10%，50Hz。

充电器输出电压：DC8.4V

充电电流：500mA

注：可根据电缆故障选配GD-2131L一体化直流高压发生器
