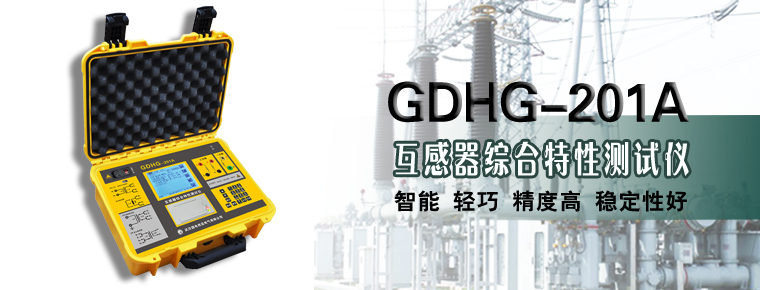

GDHG-201A 互感器综合特性测试仪

保护用互感器：
CT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。
1）自动设置保护电流及保护电压，自动调节步进。

2）采用变频电源测试，测试电压范围宽(10000V)。

3）自动给出参考拐点（电压、电流）

10％与5％误差曲线自动描绘。
检测已知电流互感器的变比以及测量非已知电流互感器的变比。
测量保护级电流互感器保护绕组100%的比差、角差。
PT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。
检测已知电压互感器的变比以及测量非已知电压互感器的变比。
测量电流、电压互感器二次回路的负荷参数。
320*240大屏幕液晶显示，全中文界面。接线、操作简单。
可进行各种测量数据的存储和打印，方便用户查询。
计量用电流互感器：
满足遵照国家标准点测量电流互感器测量电流互感器的1％-120％（S级）的规程误差（角差、比差）。
一次性完成测量与显示（遵照标准测量）电流互感器上限负荷与下限负荷下的标准点误差（角差、比差）。
检测电流互感器的变比以及极性。

产品参数
变频电源：

1）频率：0.4-50Hz

2）电压：0-120V

3）功率：500W

伏安特性：

1）输出电压：0-120V

2）输出电流：2A（1A电流互感器）4A（5A电流互感器）2A（电压互感器）

3）测量精度：<0.5%

变比范围：

1）CT: 5A/5A-25000A/5A（5A/1A～5000A/1A） ±0.2%

2）PT: 全范围测量(电磁型) ±0.2%

保护级误差：

1）比差：±0.1%

2）角差：±5′

工作电源： AC 220V 10%/50Hz 2%

环境温度： 0－40℃

环境湿度： 25℃时<85
