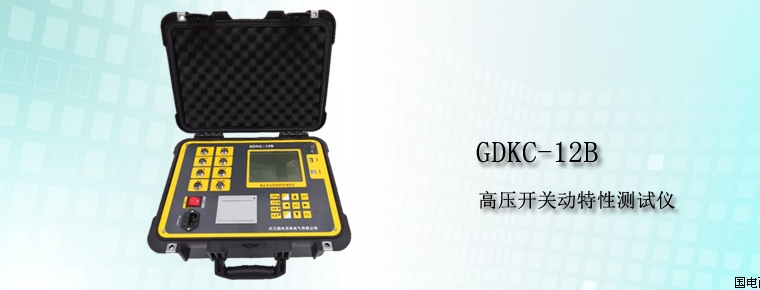

GDKC-12B高压开关动特性测试仪

产品概述

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了GDKC-12B 高压开关动特性测试仪。

1、性 能

• 时间：12个断口的固有分、合闸时间，同相同期、相间同期。
• 重合闸：每断口的合－分时间（金短时间），分－合时间（无电 流时间），分－合－。分时间：一分时间、一合时间、二分时间。
• 弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
• 速度：刚分、刚合速度，最大速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。
• 行程：总行程，开距，超行程，过冲行程，反弹幅值。
• 电流：分、合闸线圈的分、合闸电流值、电流波形图。
• 动作电压：机内提供DC30～250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特 点

• 主机为工控机。
• 超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。
• 万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
• 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
• 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
• 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
• 可直接使用U盘保存转移数据。
• 主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
• 中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
• 仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
• 刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

1、使用环境：

2、安全性能：

3、基本参数：
