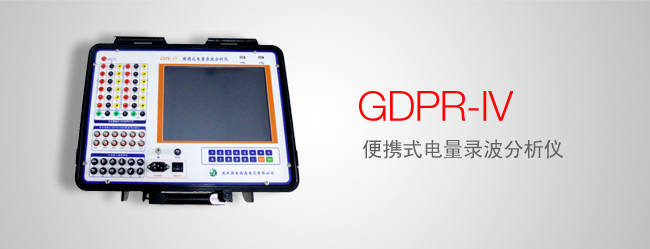

GDPR-IV 便携式电量录波分析仪（停产）

智能型主机
主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 6次谐波、300Hz也可以达到每周波60点的高密度。
实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作
提供了频谱分析工具使用户可以方便的获取信号的频谱图形
可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线
提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次
组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算
计算选定通道信号的有效值，功率
对选定的三相信号进行功率和对称性分析
绘制选定信号的相量图
通过软件选择通道信号类型：直流瞬时值或者交流有效值
内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。
仪器能够自动生成WORD试验报告，Excel试验报告
试验报告对曲线进行自动标识，使试验报告制作实现完全自动化
所有采样通道的名称和单位都可以重新定义
各种试验的试验环境设置和仪器设置自动保存
自动计算各种试验模板的试验参数
简单方便的通道滤定方式
使用U盘或移动硬盘等存储设备方便的导出试验数据
Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
采用防抖动处理，避免用户错误操作

产品参数
12路低电压／电流模拟量采集
电压输入范围-10V~10V，-200V~200V，-400V~400V
电流输入范围-20mA~20mA，
1路模拟量-100mV~100mV输入通道
电压通道输入范围，电压或电流信号类型选择，通过软件选择
信号采集误差：
-400V~400V:误差<0.5V
-200V~200V:误差<0.2V
-10V~10V:误差<0.01V
-20mA～20mA:误差<0.02mA
-100mV~100mV:误差<0.2mV
12路有源节点开关量测量通道，开关量信号范围DC12-220V
3路开关量输出通道，开出量最大开断能力AC220V/1A
分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据
2个USB口用于数据下载或键盘/鼠标输入
12.1寸大彩屏显示，触摸屏方式实现人机交互
仪器自带8G数据存储空间
采样通道输入阻抗
-10V~10V电压档位:输入阻抗820k欧
-200V~200V电压档位:输入阻抗820K欧
-400V~400V电压档位:输入阻抗820K欧
-20mA~20mA电流档位:输入阻抗50欧
-100mV~100mV电压档位:输入阻抗 >10M
