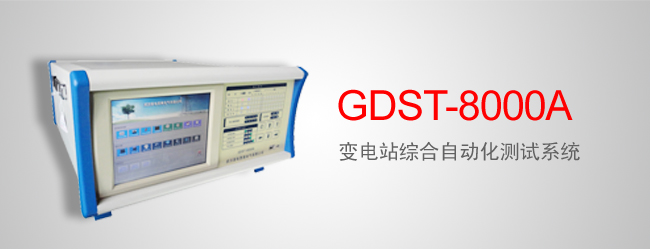

GDST-8000A 变电站综合自动化测试系统

友好的人机界面HMI，不需要复杂的培训即可熟练操作；
嵌入式8.4寸工业级LCD显示屏，800＊600分辨率；
提供VGA接口，支持双显模式，可以接驳大屏幕显示器或投影仪；
提供多达3通道的USB2.0接口；
具备声音告警功能；
前置显示面板LED显示，可指示仪器当前的接口设置、数据收发、输入输出状态；
丰富的规约解释库，包含常见的大多数规约；
提供二次开发接口，便于用户、系统集成商等自行编程接入新规约和特殊规约；
提供IEC61850规约支持；
分布式计算机控制技术，提高了系统的高可靠性；
EMI/EMC设计技术高抗干扰设计，可满足各种复杂的电磁环境；
测控模块独立于HMI，采用嵌入式硬件和业内先进的linux操作系统；
高强度铝合金机箱，适应各种复杂应用环境；
采用欧洲标准工业级板卡设计，方便用户扩容或更改配置；
即插即用功能，安装板卡后设备自动识别并配置；

主要接口技术参数
以太网
传输介质使用5类双绞线；
传输距离为不超过100M（单段，无中继）；
速率为10M／100M自适应；
串口通信与时间报文接口
可根据需要设置接口类型为RS232/422/485接口；
传输距离根据接口类型和速率的不同而不同，符合RS232/422/485的规程要求；
速率为可设置；
IRIG-B接口
可根据需要设置接口电平类型为RS232/422/485或TTL接口；
传输距离根据接口类型的不同而不同，符合RS232/422/485的规程要求，TTL接口传输距离为不超过5M；
输出接口不需要设置，各种接口为同时输出；
输入接口需要设置；
脉冲接口
脉冲类型的输入／输出可设置为PPS／PPM／PPH；
可根据需要设置接口电平类型为RS232/422/485或TTL接口；
传输距离根据接口类型的不同而不同，符合RS232/422/485的规程要求，TTL接口传输距离为不超过5M；
输出接口不需要设置，各种接口为同时输出；
DO接口
DO可以设置为有源和无源两种接口；
有源时电压等级可选择：Un＝［24，48，110，220］VDC；
阻抗：无源时开路>50KΩ,闭路<0.05Un/Imax。Un=［24，48，110，220］
