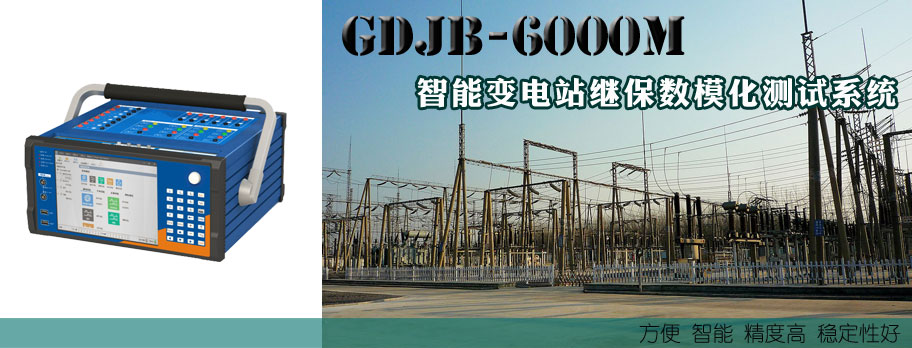

GDJB-6000M智能变电站继保数模化测试系统
2018-6-11 15:11:17
产品概述
GDJB-6000M智能变电站继保数模化测试系统是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
- 智能测试模块
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
- 自动测试
具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目
- 数字量/模拟量输出
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
- 模拟量及数字量同时输出
支持同时进行模拟量的输出及GOOSE报文的收发；
- 多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
- 安全及报警
具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
- 虚端子图形化显示
支持虚端子图形化显示功能，数据流向清晰明了；
- 报文同时收发
支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；
- FT3/扩展FT3
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
- 异常测试
具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
- 故障回放
支持故障仿真和COMTRADE格式数据回放功能；
- MMS服务
具备MMS定值读写功能，可读写智能IED设备定值等配置信息；
- 对时与授时
具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；
- 硬接点开入及开出
开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；
- 报文接收及分析
具备报文接收及分析功能，可将接收到的报文用GDNPA打开进行分析或导出
- 单纤模式
光口支持单纤发送、单纤接收，支持光功率测试；
- 模拟量小信号
配备模拟量小信号接口，支持12路模拟量小信号输入，可测量-7V~ 7V交流电压；支持12路模拟量小信号输出，可输出-7V~ 7V交流电压；
- 触摸操作
配备10.4寸高分辨率显示屏，支持触摸操作；
- 无线连接
提供远程测试功能，具备WiFi模块，方便用户使用；(4G)
交流电压源输出 |
||
量程 |
6 × 120 V ， 每路 120V/60VA |
|
准确度 |
0.2~2V 时，± 10mV ； 2V~120V 时，± 0.2% |
|
分辨率 |
1mV |
|
交流电流源输出 |
||
量程 |
6×30A ，每路 30A/160VA( 支持 6 × 30=180 输出 ) |
|
准确度 |
0~500mA 时，± 10mA ； 500mA~30A 时，± 0.2% |
|
分辨率 |
1mA |
|
相位 |
||
范围 |
0~360 ° |
|
准确度 |
± 0.1 ° |
|
分辨率 |
0.1 ° |
|
频率 |
||
范围 |
0~1000Hz |
|
准确度 |
< ± 0.001Hz(0~65Hz) < ± 0.01Hz(65~450Hz) < ± 0.02Hz(450~1000Hz) |
|
分辨率 |
0.001 Hz |
|
时间 |
||
范围 |
10ms~9999.999s （ 0.1ms~1000000S ） |
|
分辨率 |
1ms （ 0.1ms ） |
|
开关量输入 |
||
数量 |
8 对 |
|
遮断容量 |
DC250V /0.5A |
|
开关量输出 |
||
数量 |
6 对，其中 2 对为快速开出 |
|
直流电压 源输出 |
||
数量 |
6 路，每路 0~130V/60VA （ 0~320V/60VA ） |
|
准确度 |
0.2% |
|
直流电流 源输出 |
||
数量 |
6 路，每路 0~20A/150VA |
|
准确度 |
0.2% |
|
同步 |
||
接口类型 |
GPS/BD ANT,IRIG-B/PPS 光信号； IRIG-B/PPS 电信号； IEEE 1588 |
|
数量 |
GPS/BD ANT 1 个； IRIG-B/PPS 光信号 2 个 :1 个对时， 1 个授时； IRIG-B/PPS 电信号 2 对： 1 对对时， 1 对授时； IEEE 1588 1 对 |
|
无线连接 |
||
接口类型 |
WIFI |
|
有线连接 |
||
接口类型 |
百兆 Lan 口， RJ45 |
|
数量 |
2 个 |
|
供电电源 |
||
供电电压 |
交 / 直流 220V ，允许偏差： -20%~15% |
|
供电频率 |
47~65 Hz |
|
IEC 61850 通讯接口 |
||
功能 |
任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、接收端 |
|
接口类型 |
LC 光口， |
|
数量 |
8 对 ,6 对为 100M 自适应， 2 对为 100/1000M 自适应 |
|
波长 |
1310nm |
|
IEC 60044 通讯接口 |
||
功能 |
IEC60044-7/8 、 DL/T282 报文的接收、发送 |
|
接口类型 |
ST |
|
数量 |
6 个发送口， 2 个接收口 |
|
模拟量小信号输入 |
||
接口类型 |
航空插头，交流电压 |
|
数量 |
12 路 |
|
模拟量小信号输出 |
||
接口类型 |
航空插头，交流电压 |
|
数量 |
12 路 |
|
USB 口 |
||
数量 |
2 个 |
|
工作环境条件 |
||
工作温度 |
-20 ℃ ~70 ℃ |
|
湿度 |
≤ 95%, 无凝露 |
|
其他 |
||
重量 |
15 kg |
|
尺寸 |
360 × 480 × 190(mm) |
|
联机接口 |
RJ45 |
|
显示屏 |
10.4 寸真彩液晶显示，带触摸功能 |
|
