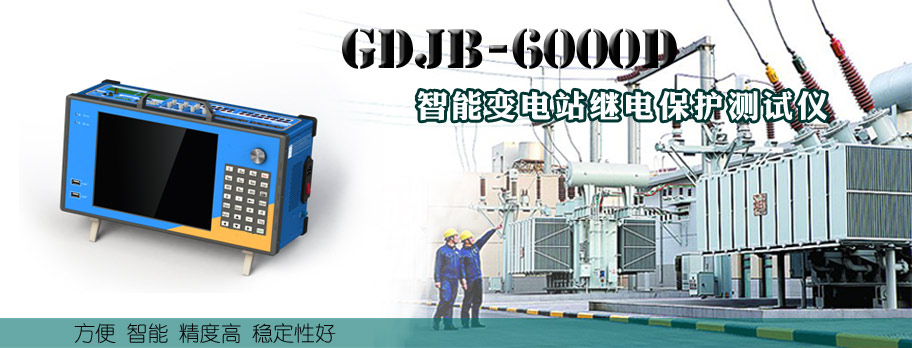

GDJB-6000D 智能变电站继电保护测试仪

产品概述

GDJB-6000D 智能变电站继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用先进计算机技术实现的继电保护试验装置。

产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

性能和特点

智能测试模块

支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

虚端子图形化显示

支持虚端子图形化显示功能，数据流向清晰明了；

报文同时收发

支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可独立收发，也可与IEC61850-9-2共一个光以太网接口收发；

FT3/扩展FT3

支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；

异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

故障回放

支持故障仿真和COMTRADE格式数据回放功能；

MMS服务

具备MMS定值读写功能，可读写智能IED设备定值等配置信息；

对时与授时

具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；

硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；

报文接收及分析

具备报文接收及分析功能，可将接收到的报文用ZHNPA打开进行分析或导出

单纤模式

光口支持单纤发送、单纤接收，支持光功率测试；

模拟量小信号

配备模拟量小信号接口，支持12路模拟量小信号输入，可测量-7V~ 7V交流电压；支持12路模拟量小信号输出，可输出-7V~ 7V交流电压；

触摸操作

配备10.4寸高分辨率显示屏，支持触摸操作；

无线连接

提供远程测试功能，具备WiFi模块、4G模块，方便用户远程连接使用；

技术指标

IEC 61850 通讯接口
功能	任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、接收端
接口类型	LC 光口，
数量	8 对 ,6 对为 100M 自适应， 2 对为 100/1000M 自适应
波长	1310nm
IEC 60044 通讯接口
功能	GB/T 20840.8 、 DL/T 282 、 Q/GDW441 报文的接收、发送
接口类型	ST
数量	6 个发送口， 2 个接收口
相位
0~360 °
准确度	± 0.1 °
分辨率	0.1 °
频率
范围	0~1000Hz
准确度	< ± 0.001Hz(0~65Hz) < ± 0.01Hz(65~450Hz) < ± 0.02Hz(450~1000Hz)
分辨率	0.001 Hz
时间
范围	10ms~9999.999s
分辨率	1ms
开关量输入
数量	8 对 , 可接空节点及带电位节点 (0~250V)
开关量输出
数量	6 对，其中 2 对为快速开出
遮断容量	DC250V /0.5A
反应时间	＜ 100us
同步
接口类型	GPS/BD ANT,IRIG-B/PPS 光信号； IRIG-B/PPS 电信号； IEEE 1588
数量	GPS/BD ANT 1 个； IRIG-B/PPS 光信号 2 个 :1 个对时， 1 个授时； IRIG-B/PPS 电信号 2 对： 1 对对时， 1 对授时； IEEE 1588 1 对
无线连接
接口类型	WIFI
有线连接
接口类型	百兆 Lan 口， RJ45
数量	2 个
模拟量小信号输入
接口类型	航空插头，交流电压
数量	12 路
模拟量小信号输出
接口类型	航空插头，交流电压
数量	12 路
供电电源
供电电压	交 / 直流 220V ，允许偏差： -20%~15%
供电频率	47~65 Hz
USB 口
数量	2 个
工作环境条件
工作温度	-10 ℃ ~50 ℃
湿度	≤ 95%, 无凝露
其他
重量	5.5 kg
尺寸	146 × 390 × 212mm(L × W × H)
联机接口	RJ45
显示屏	10.4 寸真彩液晶显示，带触摸功能
