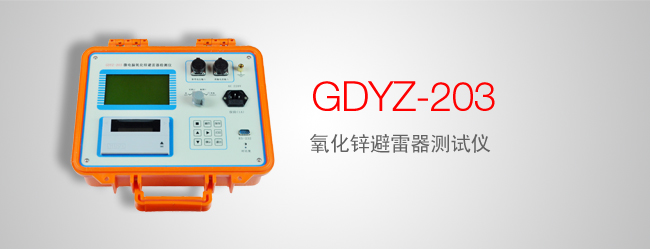

GDYZ-203 氧化锌避雷器测试仪
2015-7-15 9:42:00
氧化锌避雷器测试仪-主要功能：
本机采用大屏幕液晶显示，全汉字菜单操作，使用简便；
多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；
高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；
参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；
具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；
具有边相校正功能,可消除现场带电测试的干扰；
仪器自带可充电电池,不用220V交流电可连续工作3小时以上；
有日历时钟、微型打印机；
能存储1024组测量数据；
配有RS-232通信接口，可将数据上传至计算机进行处理。
参考电压输入范围（有效值） |
20-200V |
全泄漏电流测量范围 ( 有效值 ) |
0-10mA |
阻性电流测量范围 ( 有效值 ) |
0-10mA |
容性电流测量范围 ( 有效值 ) |
0-10mA |
避雷器功耗 |
0-999W |
基波电流与基波电压间夹脚 |
0-360 ° |
全电流系统测量准确度 |
± ( 读数 ´ 2% + 1 个字 ) |
阻性电流测量准确度 |
± ( 读数 ´ 10% + 3 个字 ) |
3 、 5 、 7 次谐波电流测量准确度 |
± ( 读数 ´ 10% + 3 个字 ) |
使用交流电源 |
AC 220V ± 10% ， 50Hz ± 1% |
内部电池连续工作时间 |
3 小时以上 |
内部电池充电时间 |
6 小时以上 |
仪器尺寸 |
33cm×28cm×14cm |
仪器重量 |
4kg( 不含测试线包 ) |
测试线包重量 |
2kg |
