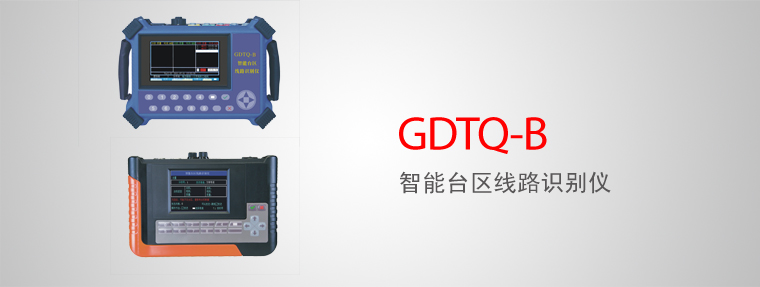

GDTQ-B 智能台区线路识别仪
2015-7-16 9:24:02
该仪器是一种全数字化、多功能、智能化的识别仪，有主机和分机之分。
a.过零点发送信号
分机在过零点发3.3毫秒的连续电流信号(固定频率)，避开强干扰时刻。利用过零点特性，可以区分相别。
b.信号为连续电流信号
连续电流信号占用很窄的频带，采用窄带通讯的解调方法。频带外的信号，包括基频到100次谐波电流，都不会影响主机的解调。
c.阻带特性好的窄带滤波器
主机有阻带特性非常好的带通滤波器，将频带外的信号滤除。即使是 1000A的50Hz基频电流信号，也不会影响接收性能。
d.主机三信道三相同时解调
e.主机工作模式分为分开关和分相别
分开关---一个钳子钳三相的火线。无论是那一相的信号，都可同时解调。
分相别---一个钳子钳一相的火线。主机只在此相电压的过零点才接收数据，可以精确的区分出相别。
f.分机有四种工作模式
发送信道有3种可选或者是选这3种的自动交替轮换，即：
1号信道---频率最低的信道，为首选信道。
2号信道---在1号信道受干扰时使用。
3号信道---频率最高的信道，在谐波影响1、2号信道时使用
交替信道---以上三种方式的依次自动轮换，在一个台区只有一台分机时，可以使用。
g.分机发射的电流信号小
分机只在过零点附近发射电流，信号大小为3A，不会对电网产生影响，也不会干扰电力设备和用户设备。
h.精确的信号质量
电流传输在理想情况下不会衰减。但是由于线路上有分散并联的电容，电容可以提供电流信号，就如同无功补偿一样。电流传输也会有信号衰减。
精确的信号质量测量，不仅可以在信号衰减40倍时能正常识别，还可以区别信号在开关之间串扰的大小，以确定是信号首先来自哪一个开关。
i.电流的传输在相间串线信号很微弱,不会影响识别。在台区间的串扰更 微弱，在实际的测试中，看不到台区间的串扰信号。
j.一屏显示
所有内容一屏显示，现场操作直观简便，不用翻屏；
k.记忆设置
设置好工作模式后，关机再开机直接进入此工作模式。
l.操作简便，智能化判断
分机开机自动发射一次。分机只需设置分机号、信道。
主机只需设置电流钳、主机号、工作模式即可。
主机接收到信号后，根据信号质量，将最大信道质量的钳子所在的相别、主机号、信号质量通过载波，发回分机。
当在一个台区有多主机，且不止一个主机接收到信号时，分机可以接收到几个主机发回的数据。分机根据信号质量大小，显示最大信号质量的主机号、相别、信号质量。当最大的两个信号质量差别很小时，会显示两个主机号，提请关注并改变方法再测试一次。
m.方便使用的柔性钳
柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。
在信号衰减很大时，可以多绕一匝，将信号质量提高一倍。
n.可以识别台区、分支开关、开关箱、以及用户端的相别；彻底查清电 力线走向。
o.载波数据回复
使用国网认证的成熟的通讯模块，并加大功率，以适应台区识别的需要。
p.多种电源选择
可使用端子220V交流电源、外接交流电源、电池、充电器的方式给仪器供电。
q.多种工作配置方式
在一个台区，可同时工作的主机最多8台，分机16台。可同时检查的开关为24个。
如果两个台区同时工作，第二个台区的主机最多7台。
技术参数
1、载波通信参数
调制方式 |
BFSK 调制 |
通讯速率 |
200BPS |
工作频率 |
421KHz |
信号功率 |
2W |
通讯方式 |
无主从、透明方式 |
2、分机技术参数
测量电压范围 |
AC 150V — 264V |
测量电压精度 |
0.5% |
发送电流信号频率范围 |
6K—10KHz |
发送电流信号大小 |
3A |
显示器 |
3.5寸工业级TFT彩屏 |
环 境 温 度 |
-25℃- +70℃ |
相 对 湿 度 |
40%-95% |
工作电源范围 |
AC 100V – 300V |
工作电源频率 |
50Hz |
重 量 |
<0.8kg |
体 积 |
190mm * 140mm *50mm |
工频耐压 |
AC 4.0KV 1分钟5mA |
电快速瞬变脉冲群 |
差模2.0KV |
电快速瞬变脉冲群 |
共模4.0KV |
浪涌 |
差模2.0KV |
浪涌 |
共模4.0KV |
|
在GB/T 17626.11的规定下，满足电压暂降和短时中断抗扰度： 1) 电压试验等级40％UT： ──从额定电压暂降60%； ──持续时间：1min，3000个周期； ──降落次数：1次。 2) 电压试验等级0％UT： ──从额定电压暂降100%；< ──持续时间：1s，50个周期； ──中断次数：3次，各次中断之间的恢复时间10s。 3) 电压试验等级0％UT： ──从额定电压暂降100%； ──中断时间：20ms，1个周期； |
|
3、主机技术参数
测量电压范围 |
AC 150V — 264V |
测量电压精度 |
0.5% |
信号输入方式 |
电压通道、500A钳、柔性钳 |
信号质量范围 |
100-5000 |
滤波器通带 |
5.5K—10。5KHz |
滤波器50Hz衰减 |
-74db |
100次谐波衰减 |
-20 db |
显示器 |
4.7寸 16:9 工业级TFT宽彩屏 |
环 境 温 度 |
-25℃- +70℃ |
相 对 湿 度 |
40%-95% |
工作电源范围 |
AC 100V – 300V |
工作电源频率 |
50Hz |
重 量 |
<2kg |
体 积 |
265mm*190mm*65mm |
工频耐压 |
AC 4.0KV 1分钟5mA |
电快速瞬变脉冲群 |
差模2.0KV |
电快速瞬变脉冲群 |
共模4.0KV |
浪涌 |
差模2.0KV |
浪涌 |
共模4.0KV |
|
在GB/T 17626.11的规定下，满足电压暂降和短时中断抗扰度： 1) 电压试验等级40％UT： ──从额定电压暂降60%； ──持续时间：1min，3000个周期； ──降落次数：1次。 2) 电压试验等级0％UT： ──从额定电压暂降100%； ──持续时间：1s，50个周期； ──中断次数：3次，各次中断之间的恢复时间10s。 3) 电压试验等级0％UT： ──从额定电压暂降100%； ──中断时间：20ms，1个周期； ──中断次数：1次。 |
|
