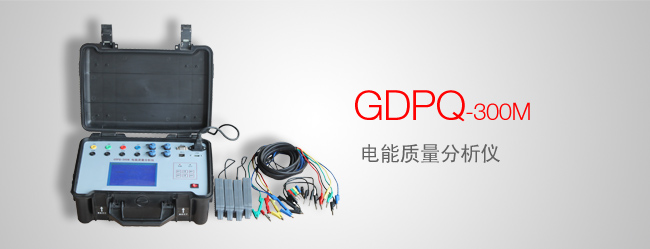

GDPQ-300M 电能质量分析仪

测量分析公用电网供到用户受电端的交流电能质量，其测量分析的指标：供电频率偏差、供电电压偏差、供电电压波动和闪变、供电三相电压允许不平衡度、电网谐波 、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、视在功率、真功率因数等全部电能质量五大国标规定的参数
还可以进行间谐波、电压波动、闪变，电压骤升、骤降、短时电压中断、暂时过电压、瞬态过电压的高级监测。
应用小波变换测量分析非平稳时变信号的谐波。
测量分析各种用电设备在不同运行状态下对公用电网电能质量的影响。
负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、频率、相位等电力参数的变化趋势。
电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。
测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。
测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。
便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使GDPQ-300M可广泛地应用于输配电、电力电子、电机拖动等领域的科学研究中。

产品参数
频率测量
测量范围：48～52Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
测量误差: ≤0.02Hz
输入电压量程 10-480Vrms
输入电流量程5Arms, 200Arms（选配）
基波电压（电流）幅值 ：基波电压允许误差：≤0.5％F.S.；基波电流允许误差：≤1％F.S.
基波电压（电流）之间相位差的测量误差≤0.5°
谐波电压含有率测量误差≤0.1％
谐波电流含有率测量误差≤0.2％
