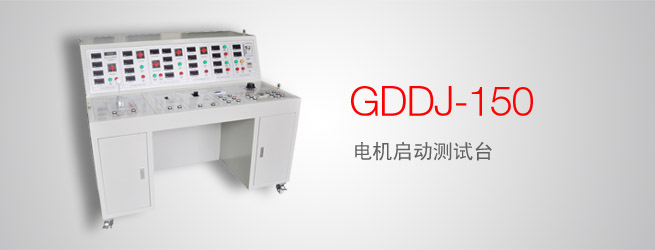

GDDJ-150 电机启动测试台
2015-7-10 14:47:11
GDDJ-150电机启动测试台本设备为电机空载启动测试的专用设备,适用于容量 不大于150kVA/380V/50Hz、440V/60Hz电机的启动测试，20kVA以下电机可以直接 启动，20kVA以上电机采用降压启动，各自有独立的启停控制及电源接线系统。同 时设备还配备了绝缘耐压试验功能、通风散热功能、热风除湿功能、必备的电源 功能。各种显示仪表一应俱全。是电机生产厂家必备设备之一。主要用于修理后 的电机空载试验。
产品参数
电机启动功能：
电机直接启动部分:
输入电压：AC三相380V /50Hz；三相440V/60Hz
容量：≤20KVA
最大持续电流：40A
输出电压: 三相380V /50Hz； 三相440V/60Hz
该功能为直接启动，具有独立的启动、停止控制单元及仪表显示和接线单元。
自藕减压启动部分：
输入电压：AC三相380V /50Hz；三相440V/60Hz
最大启动容量：≤150kVA
最大持续电流：250A
输出电压: 三相380V /50Hz； 三相440V/60Hz
该功能为自藕减压启动，具有独立的启动、停止控制单元及仪表显示和接线单元。启动时间8～10秒。60％额定电压下减压启动，A、B、C三相3个输出接线端子，自动延时转换至额定电压下运行。
电源功能：
三相交流电源
输出三相交流电压：AC：0～450
输出最大电流：10A
电压输出：连续可调。
电源总容量：9kVA。
单相交、直流输出电源
输入容量：9kVA
输入电压三相AC：380V 50HZ
输入电流：13.6A
单相交流输出电压：AC：0～450V
交流输出电流：0～20A
单相输出功率：≤6kVA
直流输出电压：DC：0～450V
直流输出电流：0～20A
注：上述三组电源共用一个调压器，只能独立轮换使用，不可同时使用！
交流耐压功能
容量：2kVA
输入电压单相AC：380V 50HZ
输入电流：5.2A
输出电压：AC0～2500V可调
输出电流：0.8A
具有高压电压指示、低压电流指示、耐压时间设定、启动、停止、耐压时间到报警、击穿过流保护等功能。
散热及加热除湿功能
本设备配有散热通风及加热除湿设备。通风设备为排风风扇，加热设备为3KVA的电热风扇。
设备整机电源部分
设备电源输入为三相四线进线系统，总电源配备DW15型电源万能断路器作为第一级保护，具有欠压脱扣、过载及短路脱扣功能；余下每一个功能分部都有独立的空开保护，具有过流及漏电保护功能；进线电源采用单刀双投刀闸，便于两种进线电源的切换。另外设备外围还设置一些相应的输出电源单、三相开关及插座方便接线使用。
