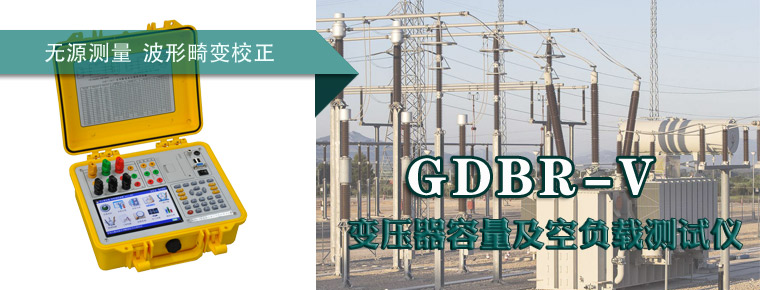

GDBR-V 变压器容量及空负载测试仪
2015-7-10 15:03:18
技术特点
- 可精确测量各种配电变压器的容量，无源测量，方便、准确。
- 内部自带电源、自动产生三相大功率测试电源。
- 可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
- 通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。
- 可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
- 可测量电压和电流的谐波含量和总谐波失真度。
- 可进行简单的矢量分析，绘制矢量图。
- 显示各电参量的波形图，做为示波器使用。
- 电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
- 电流量程分高低档，最大可保证100A测量范围，最小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。
- 容量测量范围：20kVA~100000kVA（三相变） 5kVA~40000kVA（单相变）
- 电池剩余电量百分数指示功能，绝非简单的亏电报警。
- 大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。
- 用户可随时将测试的数据通过微型打印机将结果打印出来。
- 测试结果存储功能，可存储200组容量测试数据。
技术指标
GDBR-V |
|||
|
有源部分 |
电压测量范围 |
0-10V |
|
|
电流测量范围 |
0-10A |
||
|
无源部分 |
电压测量范围 |
0-750V |
|
|
电流测量范围 |
0~5A~100A 内部双量程 |
||
|
准确度 |
电压 |
± 0.2% |
|
|
电流 |
± 0.2% |
||
|
功率 |
Cos Φ >0.2 |
± 0.2% |
|
|
0.02<CosΦ<0.2 |
± 0.3% |
||
|
充电电源 |
交流 160V-260V |
||
|
主机体积 |
32*24*13 （ cm ） |
||
|
重量 |
3kg |
||
